Linia wałów pracuje w warunkach, które niewiele jest w stanie przetrwać: wysokie obroty, zmienna temperatura, wilgoć, wibracje, naciski osiowe i promieniowe od śruby. Przez pierwsze lata po zwodowaniu wszystko działa bez zarzutu. Po dziesięciu sezonach zaczyna się hałasować i wibrować. Po piętnastu – jeżeli właściciel ignoruje sygnały – potrafi "siąść" w jedną noc, a jego naprawa zajmie trzy tygodnie i pochłonie kwotę równą dobrze wypielęgnowanego samochodu klasy średniej.
Zbieramy tu, co trzeba wiedzieć o wymianie i regeneracji linii wałów w typowych polskich jednostkach motorowych 8-18 metrów, bazując na naszych własnych realizacjach z ostatnich pięciu lat.
Co się tak naprawdę zużywa
Mówiąc "linia wałów" mamy na myśli cały zespół: wał główny, wał pośredni (jeżeli jest), łożysko pośrednie, łożysko oporowe, uszczelnienie dławika pochwy i sama pochwa wałów. Awaria jednego elementu wywraca pracę całego układu, bo wszystkie pracują na wspólnej osi i dzielą naciski.
| Element | Typowa żywotność | Zakres wymiany |
|---|---|---|
| Wał główny (stal nierdzewna) | 20-25 lat | Demontaż całej linii, nowy wał z obróbką, centrowanie laserowe |
| Łożysko pośrednie | 10-12 lat | Wymiana łożyska, kontrola geometrii wału, kalibracja momentu dokręcenia |
| Łożysko oporowe | 15-18 lat | Wymiana z kontrolą sprzęgła i centrowaniem osi |
| Dławik grafitowy | 3-5 lat | Regeneracja lub wymiana uszczelnienia, kontrola powierzchni wału |
| Uszczelnienie PSS/PYI | 5-7 lat | Wymiana systemu uszczelniającego z demontażem sprzęgła wału |

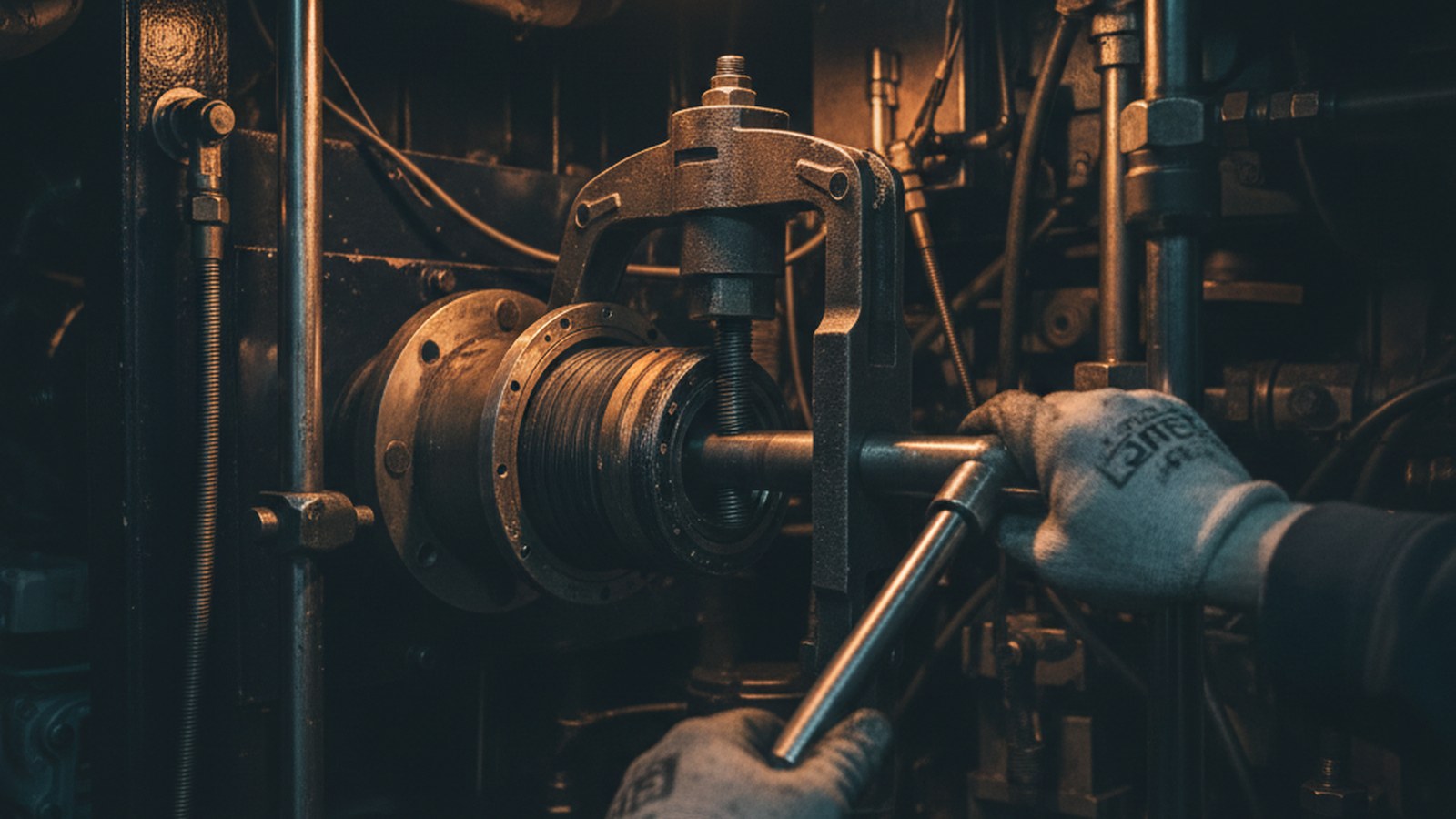

| Tuleja pochwy (cutless bearing) | 8-10 lat | Wyciągnięcie jednostki z wody, wymiana tulei z tolerancjami dla nowego wału |
Czasy żywotności dotyczą jednostki pracującej 250-400 motogodzin rocznie w wodach bałtyckich. Jednostki komercyjne z godzinami 1500+ rocznie trzeba liczyć w połowie tych wartości żywotności.
Pięć sygnałów, że czas na interwencję
Układ napędowy komunikuje się z właścicielem bardzo konkretnie, tylko trzeba umieć go słuchać. Oto sygnały, które u nas zawsze kończą się zleceniem naprawy:
1. Wibracje, które nie powinny być
Jednostka, która pływa od nowa, ma swój "normalny poziom" wibracji przy różnych obrotach. Właściciel, który pływa regularnie, ten poziom dobrze zna. Nowe wibracje – szczególnie przy obrotach średnich (1500-2000 rpm) – to typowo oznaka rozcentrowania wałów albo rozpoczynającego się zużycia łożyska pośredniego.
Ciekawą cechą tego problemu jest to, że przy niskich obrotach (poniżej 1000 rpm) i przy pełnych (powyżej 2500 rpm) wibracje mogą zanikać, co mylnie skłania właściciela do ignorowania problemu. Zakres średni to moment, w którym wyważanie wału i śruby się nie pokrywa z rezonansem układu – dokładnie tam pojawia się problem.
2. Hałasy z komory silnika
Zgrzytanie, klekotanie, metaliczne stukanie przy zmianie obrotów – wszystko to sygnały zużytego łożyska pośredniego lub oporowego. Próba "przeczekania" tego do końca sezonu kończy się zazwyczaj tym, że łożysko zaczyna się rozsypywać, kawałki trafiają do oleju przekładni albo do uszczelnienia dławika i zniszczenie wału przyspiesza lawinowo.
3. Temperatura elementów układu
Łożysko pośrednie pracuje w temperaturze 40-55°C w normalnych warunkach. Powyżej 65°C mamy problem. Łatwym testem po pierwszych 30 minutach pracy jest dotknięcie (przy wyłączonym silniku, oczywiście) – powinno być ciepłe jak ręka, nie parzące. Dławik grafitowy powinien być ciepły, bardzo cieple, ale nie parzący. Jeżeli trzeba cofnąć rękę natychmiast – nadmiernie dokręcony.
4. Wycieki przy dławiku pochwy
Klasyczny dławik grafitowy puszcza kilka kropel wody na minutę – to prawidłowe, bo służy do chłodzenia. Więcej niż 20 kropli na minutę przy pracującym silniku oznacza zużycie uszczelnienia. W przypadku PSS lub PYI żadne krople się nie pojawiają – jeżeli coś cieknie, natychmiast do warsztatu.
5. Utrata mocy przy tych samych obrotach
Subtelny, ale bardzo ważny sygnał. Jeżeli jednostka potrzebuje o 200 rpm więcej niż rok temu, żeby osiągnąć tę samą prędkość, najprawdopodobniej mamy problem z przekładnią, łożyskiem oporowym lub uszkodzoną śrubą. Wszystkie trzy trafiają w pole "linia wałów".
Procedura wymiany
Kompletna wymiana linii wałów u nas w warsztacie wygląda w kolejności:
- Wyciągnięcie jednostki z wody (doku lub slipping) – konieczne, nie można tego zrobić w wodzie.
- Demontaż śruby napędowej – sprawdzamy stan stożka wału i tulei ściągacza.

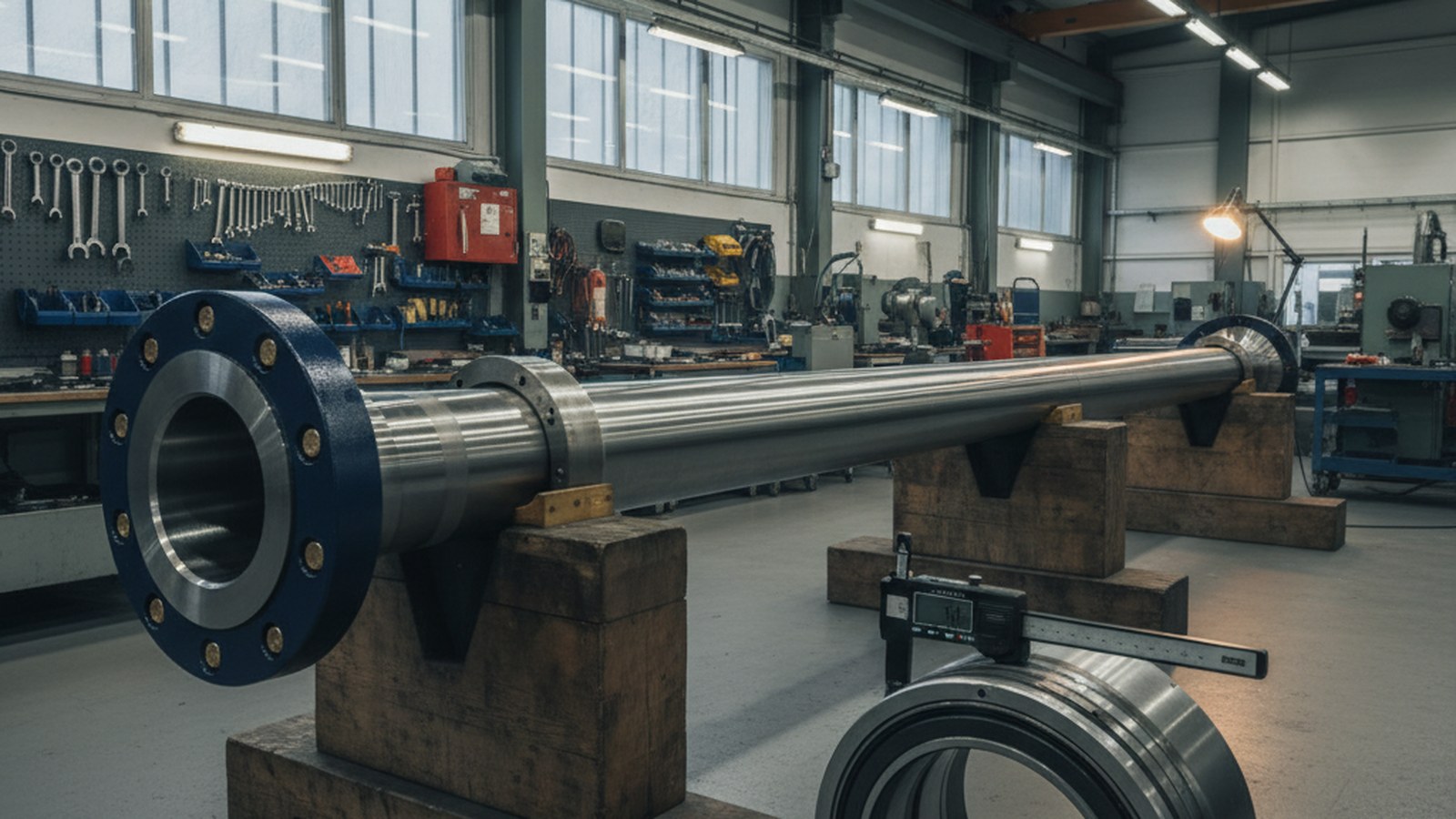

- Demontaż całej linii wałów – wyjęcie wału z pochwy, demontaż łożyska pośredniego i oporowego.
- Pomiary i dokumentacja – grubości wałów w miejscach roboczych, krzywizna, stan powierzchni ślizgowych łożysk.
- Wymiana elementów zużytych – nowe łożyska, uszczelnienia, w razie potrzeby nowy wał.
- Centrowanie laserowe – ustawienie osi wału i silnika w jednej linii z dokładnością 0,05-0,1 mm.
- Montaż śruby i test – próby statyczne w doku, potem próba na wodzie z pomiarem wibracji przy różnych obrotach.
Dla typowej jednostki 12-metrowej cała procedura zajmuje 5-8 dni roboczych. Większe jednostki (15-18 metrów) to 2-3 tygodnie ze względu na konieczność demontażu silnika albo przekładni.
Centrowanie laserowe: czemu to kosztuje więcej, niż myślisz
Centrowanie laserowe wałów to dokładność setnych milimetra na odległości kilku metrów. Dla porównania: tradycyjne centrowanie "na zegarach" (dial indicator) daje dokładność 0,1-0,3 mm – trzykrotnie gorszą. Różnica wydaje się minimalna, ale przekłada się na żywotność łożysk w sposób lawinowy.
| Metoda centrowania | Dokładność | Żywotność łożyska pośredniego | Wymagany sprzęt |
|---|---|---|---|
| Centrowanie na zegarach | 0,1-0,3 mm | 6-8 lat | Zestaw czujników zegarowych, magnetyczne mocowania, ręczne odczytywanie |
| Centrowanie laserowe | 0,01-0,05 mm | 10-14 lat | Laserowy zestaw pomiarowy z elektronicznym odczytem i rejestracją wyników |
Nakład na dokładniejszą metodę centrowania przy jednorazowej wymianie linii wałów zwraca się po pierwszym cyklu eksploatacyjnym – bo wymieniane łożysko wytrzymuje o 4-6 lat dłużej. U jednostek komercyjnych ta różnica decyduje o opłacalności całej eksploatacji.
Czego nie robić po wymianie
Pierwszy sezon po nowej linii wałów to czas dotarcia łożysk i uszczelnień. Unikamy wtedy:
- Długich pracy pod pełnym obciążeniem przez pierwsze 50 motogodzin – stopniowo dochodzimy do pełnej mocy.
- Gwałtownych zmian kierunku (forward-reverse-forward) bez momentu na wałach – naciski osiowe są wtedy największe.
- Ignorowania temperatury – sprawdzamy każde łożysko i dławik po 15 minutach, 30 minutach, godzinie pracy.
- Pracy z zapowietrzoną pompą wody chłodzącej – trzy minuty bez chłodzenia i dławik się przegrzewa.
Po pierwszych 50 motogodzinach warto zrobić kontrolny przegląd w warsztacie – sprawdzamy temperatury, wibracje, ewentualne wycieki. To jest moment, kiedy drobne błędy montażu jeszcze dają się łatwo poprawić; po kilkuset godzinach już nie.
Jak przedłużyć żywotność o kilka sezonów
Linia wałów, która u jednego właściciela wytrzymuje 8 lat, u innego przeżywa spokojnie 15. Różnica nie jest przypadkowa i da się ją w dużej mierze zaprogramować:
- Nigdy nie dokręcaj dławika "do końca". Zostaw mu kilka kropli – pracuje chłodniej.
- Sprawdzaj centrowanie raz na 3-4 lata, nie tylko przy wymianie wału. Kadłub pracuje, osiada, zmienia geometrię.
- Używaj śruby zbalansowanej dynamicznie po każdej kolizji, ugryzieniu sieci, dotknięciu dna. Niezbalansowana śruba niszczy łożyska szybciej niż cokolwiek innego.
- Wymieniaj olej przekładni co dwa sezony niezależnie od stanu. Woda w oleju to koniec łożyska oporowego w sześć miesięcy.
- Rozgrzewaj silnik przed obciążeniem. Zimny olej przekładni nie smaruje łożyska wału oporowego; 3-5 minut na biegu jałowym to minimum.
Koszt wszystkich tych nawyków razem zebranych – praktycznie zero. Zysk z ich stosowania – przesunięcie wymiany linii wałów z 10 na 15 lat, czyli zaoszczędzenie jednej pełnej inwestycji w cyklu życia jednostki.
Kiedy warto wymienić, a kiedy regenerować
Granica jest prosta: jeżeli wał główny jest zużyty powyżej 0,8 mm na średnicy roboczej, regeneracja traci sens, bo ilość materiału do ustawienia powierzchni roboczej jest za mała. Powyżej 1,2 mm zużycia na średnicy zachodzi ryzyko pęknięcia wału pod pełnym obciążeniem – wymiana konieczna, nie jest to kwestia kosztu tylko bezpieczeństwa.
Łożyska pośrednie i oporowe w 95% przypadków wymienia się na nowe – regeneracja tych elementów jest teoretycznie możliwa, ale praktycznie tak samo kosztowna jak nowe łożysko. Dławiki i tuleje cutless zawsze wymienia się na nowe.
Jeśli planujesz wymianę
Wymianę linii wałów zawsze zaczynamy od przeglądu stanu aktualnego – pomiaru geometrii, analizy wibracji na postoju i pod obciążeniem, dokumentacji zdjęciowej stanu wyjściowego. To pozwala dobrać właściwe komponenty i przewidzieć koszt z dokładnością zamiast robić kosztorys "od-do".
Dla jednostek pływających w rejonie Trójmiasta prowadzimy sezonowy harmonogram wymian z marca do maja. Jeżeli rozważasz taką inwestycję w tym roku, napisz – umówimy inspekcję i przedstawimy konkretny plan techniczny i finansowy.
